Рукава для подачи воды и пара

 203aa








Рукав для подачи воды 203АA

Применение:

Для подачи и всасывания воды

Наружный слой:

Черный SBR стойкий к истиранию и ультрафиолету

Внутренний слой:

Черный SBR

 Усиление:

Стальной корд с металлической оплеткой

Коэффициент безопасности:

<= 127 мм 3:1, 152-254 мм 2,5:1, 305 мм 1,5:1

Рабочая температура:

-30 °C +80 °C



 1 2
3
4
 5
6
мм
 дюйм мм
 дюйм bar
psi мм
 дюйм %
 кг/м ib/ft
25 1 35 1,38 10 150 100 4,00 100 0,800 0,540
30 1 3/16 40 1,57 10 150  120 4,75 100  0,910  0,610
32 1 1/4 42 1,65 10 150  128  5,00 100  0,960  0,650
38 1 1/2 48 1,89 10 150  152  6,00 100  1,110  0,750
40 1 9/16 50 1,97 10 150  160  6,25 100  1,160  0,780
45 1 3/4 55 2,17 10 150  180  7,00 100  1,290  0,870
51 2 61 2,40 10 150  204  8,00 100  1,440  0,970
60 2 3/8 72 2,83 10 150  240  9,50 100  1,840  1,240
63 2 1/2 75 2,95 10 150  252  10,00 90  1,920  1,290
70  2 3/4  82  3,23 10 150  280  11,00 90  2,120  1,420
 76  3  88  3,46 10 150  304  12,00 90  2,290  1,540
 80  3 1/8  92  3,62 10 150  320  12,50 90  2,470  1,660
 90  3 1/2  102  4,02 10 150  360  14,00 90  2,860  1,920
 102  4  114  4,49 10 150  408  16,00 90  3,200  2,150
 110  4 5/16  122  4,80 10 150  440  17,25 80  3,420  2,300
 115  4 1/2  127  5,00 10 150  460  18,00 80  3,560  2,390
 120  4 3/4  134  5,28 10 150  600  23,75 80  4,770  3,210
 127  5  141  5,55 10 150  635  25,00 80  5,020  3,370
 152  6  166  6,54 10 150  760  30,00 80  6,250  4,200
 203  8  221  8,70 10 150  1015  40,00 70  10,580  7,110
 254  10  272  10,71 10 150  1270  50,00 60  14,390  9,670
 305  12  327  12,87 10 150  1550  61,00 60  20,980  14,100

220aa













Рукав для подачи воды 220АA

Применение:

Для подачи воды и всасывания, специальная облегченная

конструкция для работы с цистернами для перевозки

суспензий

Наружный слой:

Черный SBR стойкий к истиранию и ультрафиолету

Внутренний слой:

Черный SBR

Усиление:

Стальной корд с металлической оплеткой

Коэффициент безопасности:

3:1

Рабочая температура:

-30 °C +80 °C

1 2
3
4
 5
6
мм
 дюйм мм
 дюйм bar
psi мм
 дюйм  %
 кг/м ib/ft
75  3     5 75 100 7,5 100 2,300  1,550
 80  3 1/8      5 75  200 8,00 100  2,410  1,620
 102  4      5 75  255  10,00 100  3,020  2,030
 120  4 3/4      5 75  300  12,00 100  4,380  2,940
 152  6      5 45  380  15,00 100  6,100  4,100
 203  8      3 45  510  20,00 100  8,040  5,400

253aa













Рукав для слива воды 253AA 10 Бар

Применение:

Для горизонтального слива воды

Наружный слой:

Черный EPDM стойкий к истиранию и ультрафиолету

Внутренний слой:

Черный EPDM

Усиление:

Текстильный корд

Коэффициент безопасности:

3:1, 203 мм 2:1

Рабочая температура:

-30 °C +80 °C



 1 2
3
4
 5
6
мм
 дюйм мм
 дюйм bar
psi мм
 дюйм %
 кг/м ib/ft
32 1 1/4 40 1,57 10 150        0,460 0,310
38 1 1/2 46  1,81 10 150        0,540  0,360
40 1 9/16 48  1,89 10  150        0,570  0,380
45 1 3/4 53  2,09 10   150        0,660  0,440
51 2 59  2,32 10   150        0,730  0,490
60 2 3/8 68  2,68 10   150        0,860  0,580
63 2 1/2 71  2,80 10   150        0,890  0,600
70 2 3/4 78  3,07 10   150        1,190  0,800
 76  3 84  3,31 10   150        1,280  0,860
 90  3 1/2 98  3,86 10   150        1,490  1,000
102  4 110  4,33 10   150        1,770  1,190
 127  5  137  5,39 10   150        2,400  1,610
 152  6  162  6,38 10   150        2,970  2,000
 168  6 5/8  178  7,01 10   150        3,230  2,170
 203  8  215  8,46 10   150        4,290  2,880
 254  10  270  10,63 10   150        7,620  5,120
 305  12  319  12,56 10   150        7,950  5,340

--352-aa

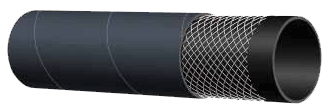

Рукав для слива воды 352 AA 5 Бар

Применение:

Для горизонтального слива воды

Наружный слой:

Черный EPDM стойкий к истиранию, ультрафиолету

и высоким температурам

Внутренний слой:

Черный EPDM

Усиление:

Текстильный корд

Коэффициент безопасности:

3:1, 203 мм 2:1

Рабочая температура:

-40 °C +120 °C  		1 2
3
4
 		 5
6

 13 1/2 21  0,83  5 75       0,280 0,190
16  5/8  24  0,94  5  75        0,330  0,220
18  23/32  26  1,02  5  75        0,360  0,240
20  13/16  28  1,10  5  75        0,390  0,260
22  7/8  30  1,18  5  75        0,420  0,280
25  1  33  1,30  5  75        0,470  0,320
28  1 1/8  36  1,42  5  75        0,510  0,340
30  1 3/16  38  1,50  5  75        0,550  0,370
 32  1 1/4  40  1,57  5  75        0,580  0,390
 35  1 3/8  43  1,69  5  75        0,620  0,420
 38  1 1/2  48  1,89  5  75        0,850  0,570
 40  1 9/16  50  1,97  5  75        0,890  0,600
 42  1 5/8  52  2,05  5  75        0,930  0,630
 45  1 3/4  55  2,17  5  75        0,990  0,670
 48  1 7/8  58  2,28  5  75        1,040  0,700
 51  2  61  2,40  5  75        1,110  0,750
 55  2 1/6  65  2,56  5  75        1,190  0,800
 57  2 1/4  67  2,64  5  75        1,230  0,830
 60  2 3/8  70  2,76  5  75        1,280  0,860
 63  2 1/2  73  2,87  5  75        1,340  0,900
 70  2 3/4  80  3,15  5  75        1,440  0,970
 76  3  86  3,39  5  75        1,550  1,040
 80  3 1/8  90  3,54  5  75        1,630  1,100
 90  3 1/2  102  4,02  5  75        2,020  1,360
 102  4  114  4,49  5  75        2,260  1,520
 110  4 5/16  122  4,80  5  75        2,420  1,630
 115  4 1/2  127  5,00  5  75        2,520  1,690
 127  5  141  5,55  5  75        3,210  2,160
